桌上型 CNC 保麗龍切割機 - 機台製作

機台規格 :






X 軸長

 700mm





Y 軸長

 400mm





X 軸實際行程

 570mm





Y 軸實際行程

 350mm





解析度

 0.00625mm

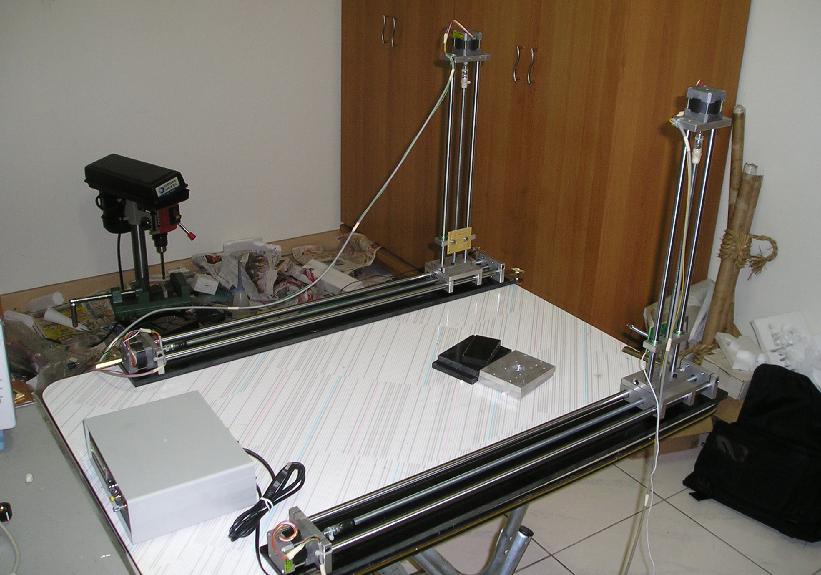

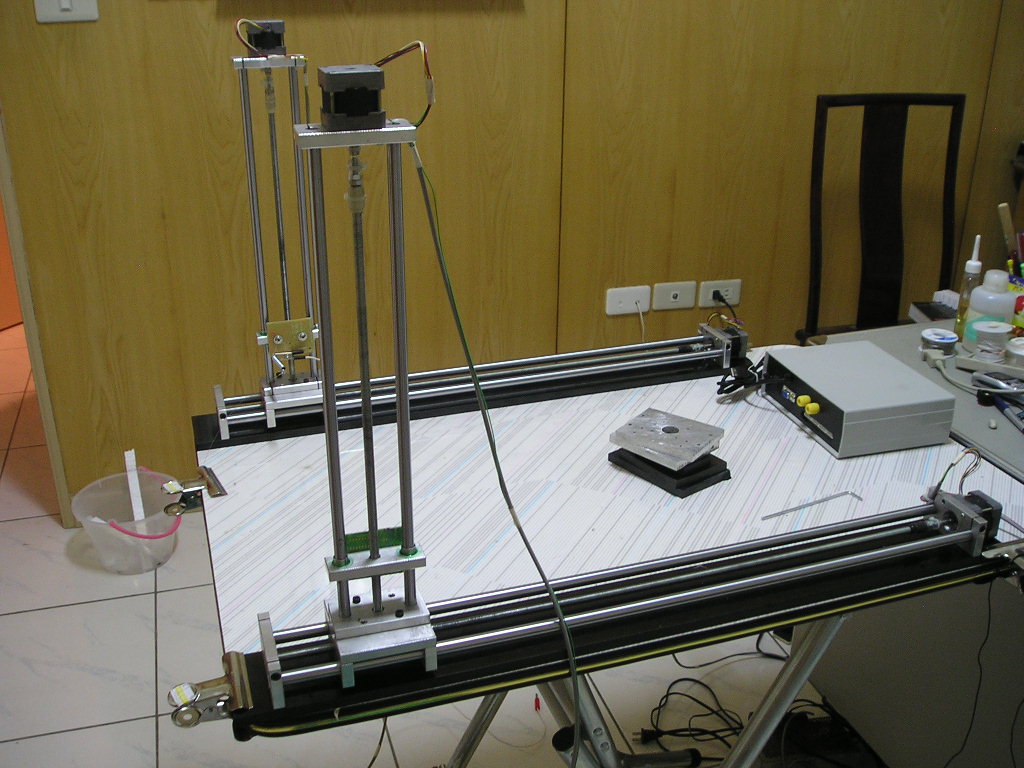

機台完成圖 1


機台完成圖 2



 所有的材料如下

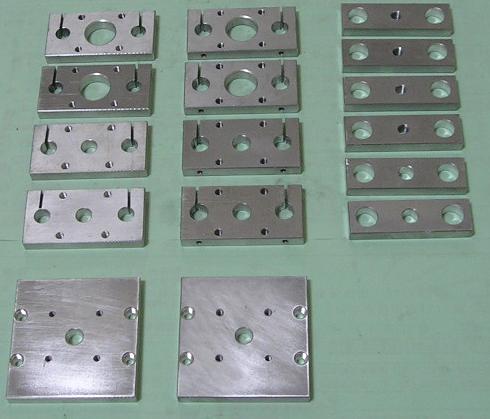

CNC 加工零件
(共 16 塊 , 鋁合金材質, 厚10mm)

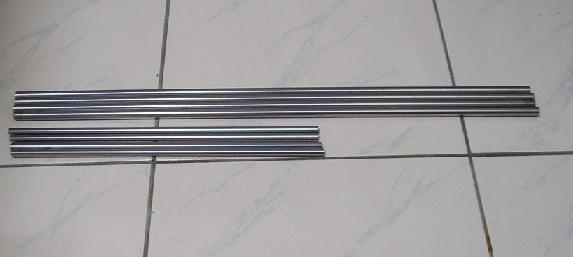

軸心棒 :
12mm 700mm長,四支 .
10mm 400長 , 四支.

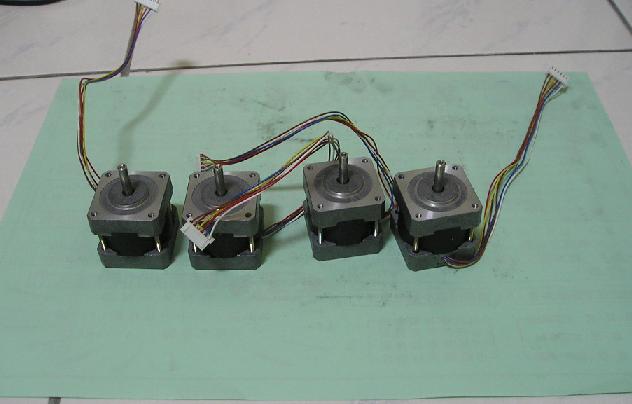

步進馬達四顆







 牙條 8M 四條

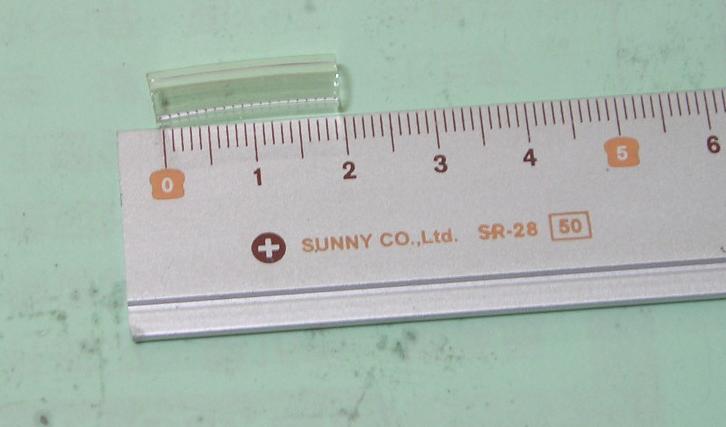

 直徑 4mm 塑膠管
長2cm

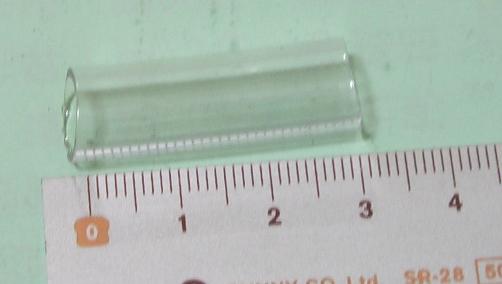

  直徑8mm 塑膠管
長 3cm






 組裝 X 軸

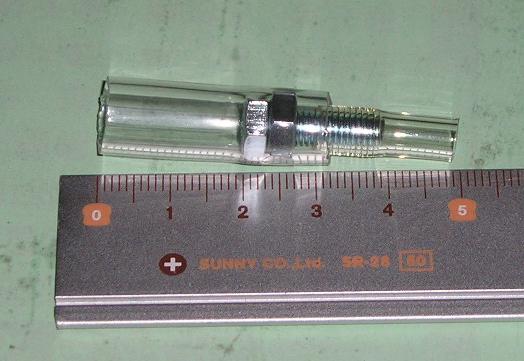

在機構組裝之前.先製作簡易型聯軸器.
將 4mm/2CM 及 8mm/3cm 之塑膠管, 用M5螺絲結合起來, 就成了簡易型的聯軸器了.  4mm 端連結牙條. 而 8mm 端則連結步進馬達軸心

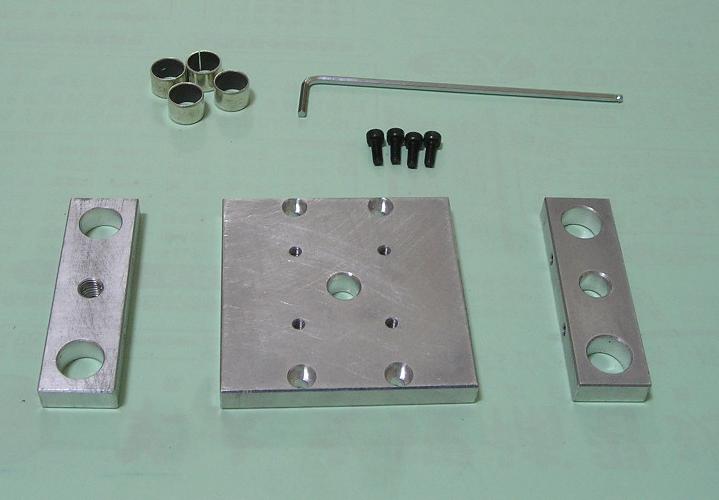

組裝X軸滑台,所需之零件

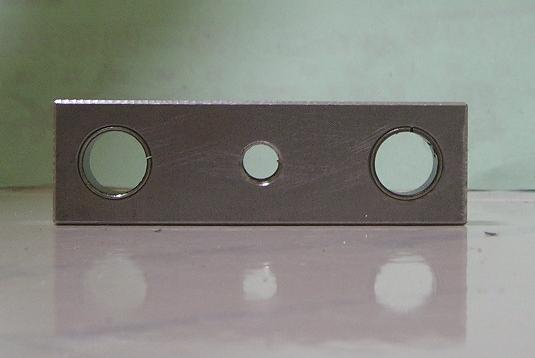

將四顆 12mm 襯套塞入鋁合金塊中.

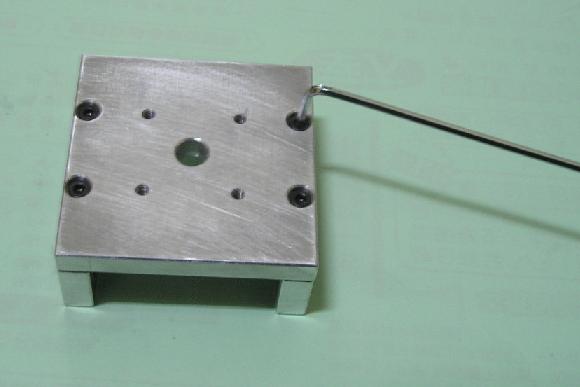

 並用內六角螺絲將滑台組合起來.

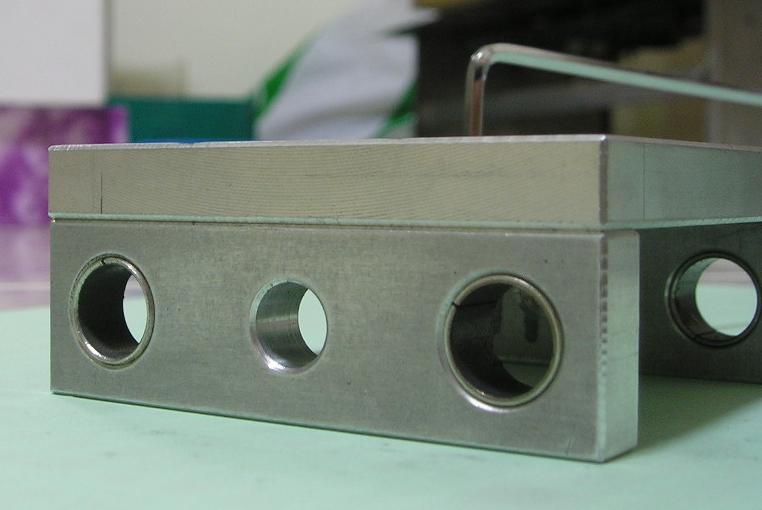

滑塊左邊開 10mm 孔.

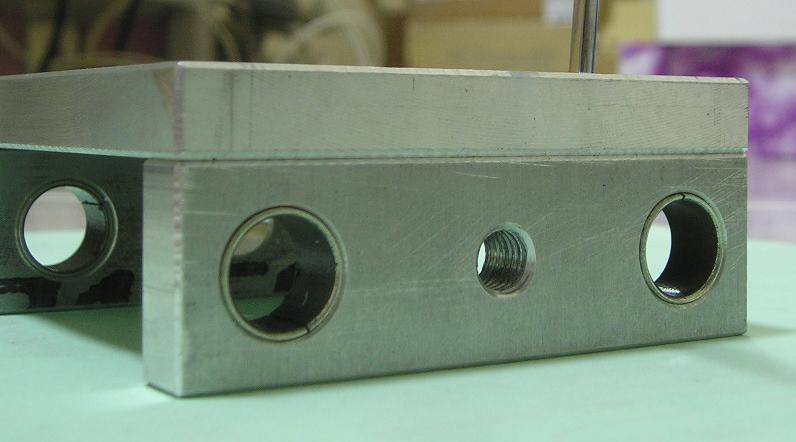

右邊攻 8mm 牙.

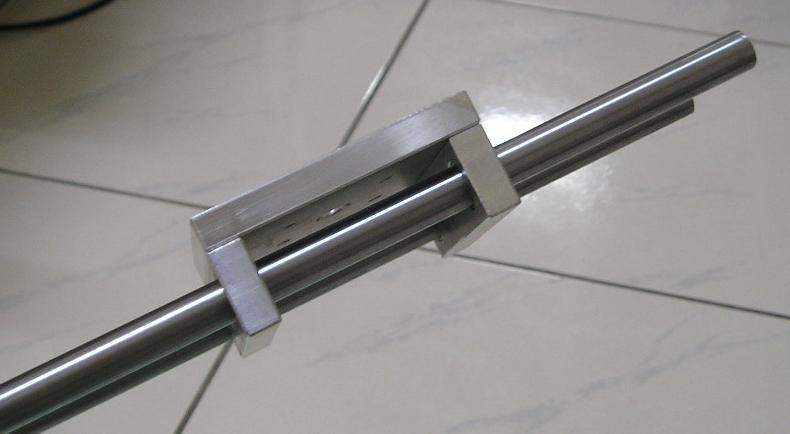

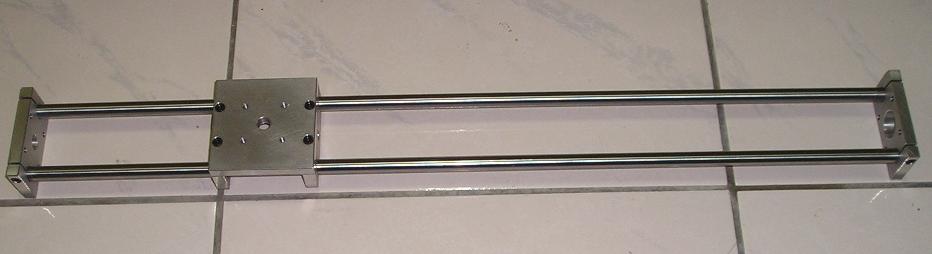

分別將兩根 12mm 軸棒,穿入滑塊中.







鎖上兩邊的固定座.







先在牙條一端裝上簡易軸承.
再將牙條旋入滑塊中.

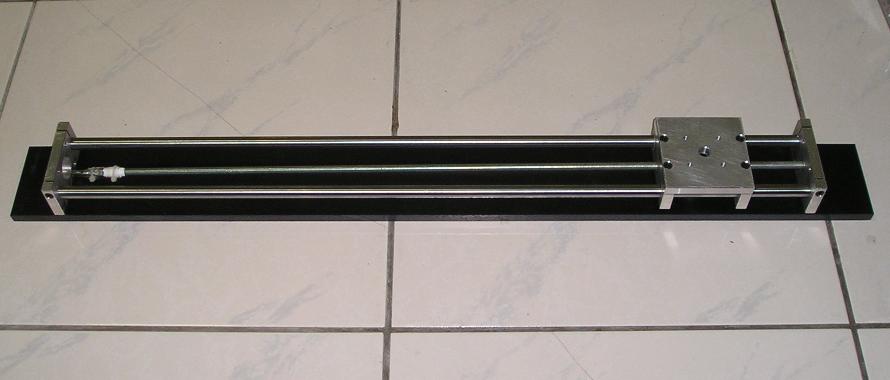

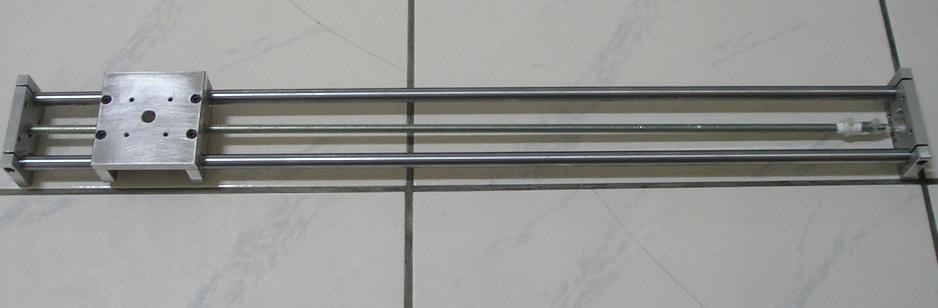

將整個 X 軸滑台, 固定於黑色電木基座上
電木大小為 80mm*800mm

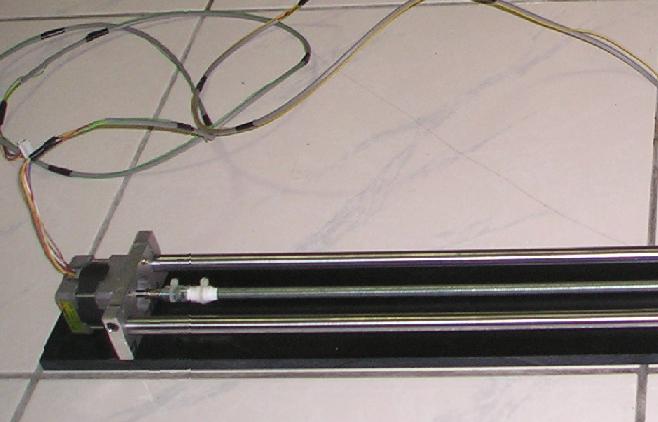

裝上步進馬達, 即完成 X 軸滑台組裝








待續...

-------------------------------------
