所有的電組,電容,電晶體(Q1除外),皆使用SMD元件,貼在 PCB 背面.
AT89C2051燒錄器製作

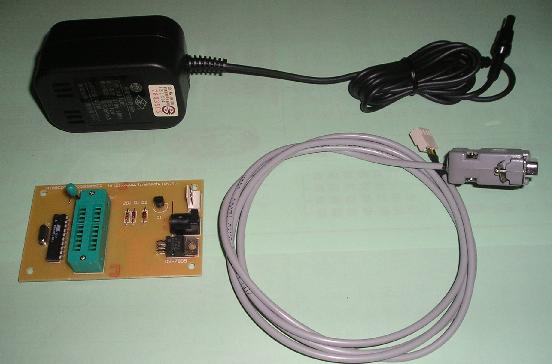

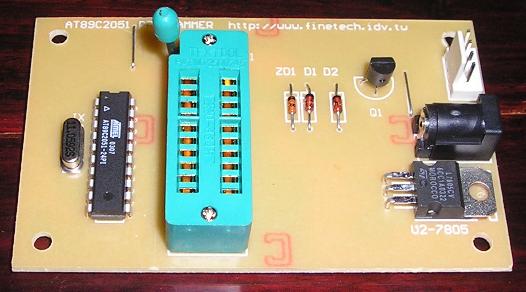

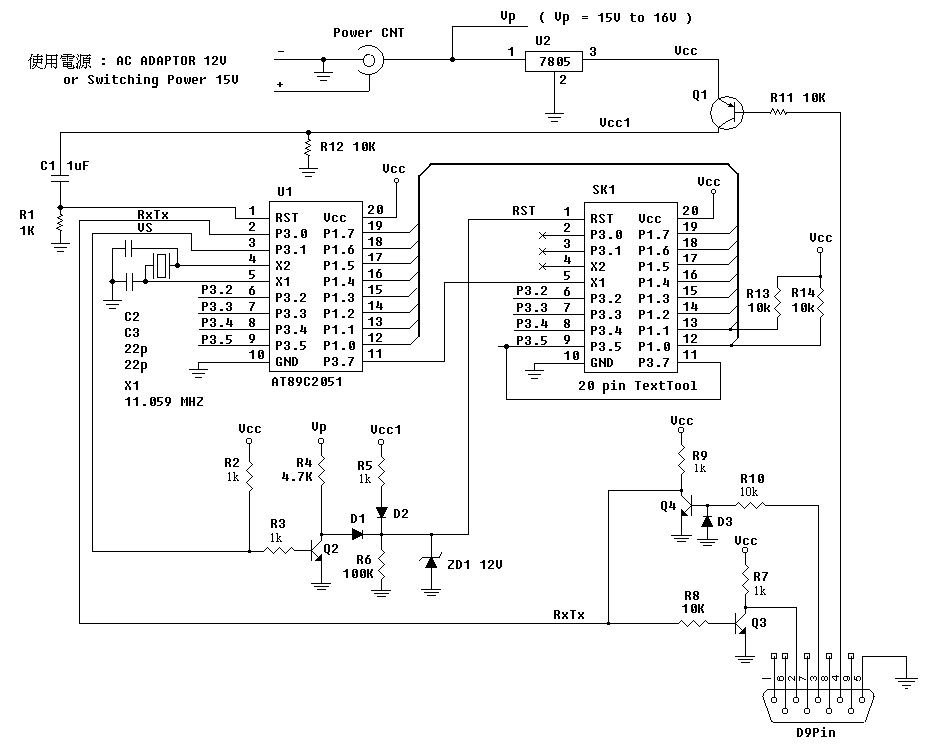

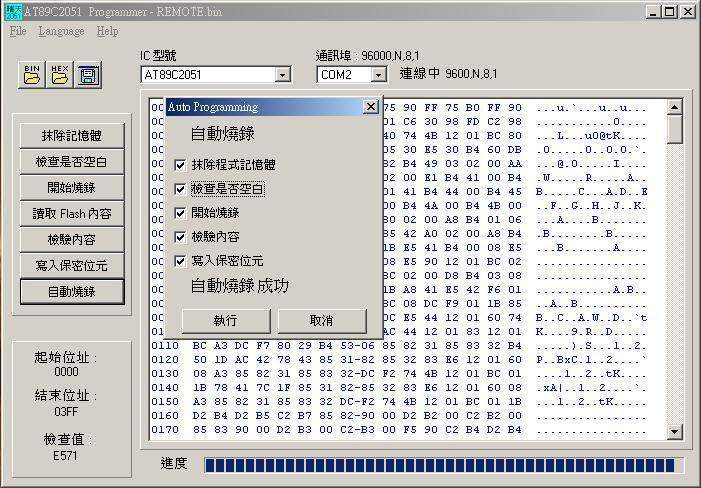

在 Atmel 的 MCS-51 族系中,就屬 AT89C2051 最為輕巧方便,而且燒錄也非常簡 單方便.如果只是單純想燒錄 AT89C1051,AT89C2051,AT89C4051,其實大可不必 花上千塊甚至上萬塊鈔票買燒錄器.只要花幾百塊,照片如下AT89C2051燒錄器特色 - 可燒錄 IC : AT89C1051 / 2051 / 4051 - 作業系統 : windows 95 / 98 / ME / NT / 2000 / xp - I / O Port : RS-232 COM1,COM2...到 COM18 - 通訊協定 : 9600,N,8,1 - 接受檔案類型 : .TSK .BIN .HEX - 燒錄時間 : 4kByte 約 20 秒 - 具燒錄,讀取,存檔,檢驗,保密及自動燒錄功能. - 可選擇語言 : English & 中文 - 穩定性高.操作簡單,無須說明書即可輕鬆上手.AT89C2051特色 - Compatible with Intel 8051 - 2kB of internal FLASH program memory (1000 write cycles) - Voltage range from 2.7 to 6 V - Fully statical operation - Clock 0 Hz to 24 MHz - Two-level data protection - 128 bytes of internal RAM - 15 programmable I/O pins - Two 16-bit counters/timers - Analog comparator - 5 interrupt sources - Programmable UART - (RS232) - 2 power-saving modes下載 AT89C2051 Data Sheet (按下滑鼠右鍵,另存目標)AT89C2051 燒錄原理 燒錄器 BIOS Sorce Code 成品寫真 電路圖 零件表 零件編號 規格 ============================================ PowerCNT AC ADAPTOR 插座,孔徑 2.0 mm U1 AT89C2051 + BIOS U2 LM7805 SK1 20 PIN TextTool R1 1K R2 1K R3 1K R4 4.7K R5 1K R6 100K R7 1K R8 10K R9 1K R10 10K R11 10K R12 10K R13 10K R14 10K C2 22PF C3 22PF X1 11.059MHz Q1 A1015(PNP) Q2 9013(NPN) Q3 9013(NPN) D1 1N4148 D2 1N4148 D3 1N4148 ZD1 12V or 12.5V D9Pin DSUB 9 pin母 + 塑膠外殼執行畫面 製作注意事項 1.電源部分: -使用變壓器 AC ADAPTOR 輸出 DV12V ,插頭極性為外圈正,內圈負. -若使用交換式電源供應器(Switching Power supply),則必須為 15V. -Vp 必須維持在 15V 至 16V. 為什麼變壓器 AC ADAPTOR 要使用輸出 DC12V,而不用 DC15V 呢?那是因為 變壓器 12V 經過整流濾波後,電壓會提高到 16V,剛好是我們要的電壓. 如果變壓器用15V,那麼整流濾波後,電壓會提高到 19V,恐怕會把待燒 IC 燒毀. 而交換式電源供應器(Switching Power supply)則無此問題,所以直接使用 15V 即可. 2.焊接時注意: -Vcc , Vcc1 , Vp 注意不要搞錯了. -在 U1 與 U2 附近,加上一顆 0.1uF 電容.增加穩定性. 3.關於 BIOS -硬體線路完成後,將 P2015BIOS.bin ,燒入U1(AT89c2051)方可使用. 燒錄器 BIOS 版權屬於晴天科技工作室所有.
