簡易 RS232 介面製作

    標準 RS232 介面的邏輯 Hight=-3V 到 -12V .而邏輯 Low=+3V 到 +12V.
如果用一顆 RS232 專用IC如MAX232,來實現的話,雖然符合電位標準,但成本也
非常的高.

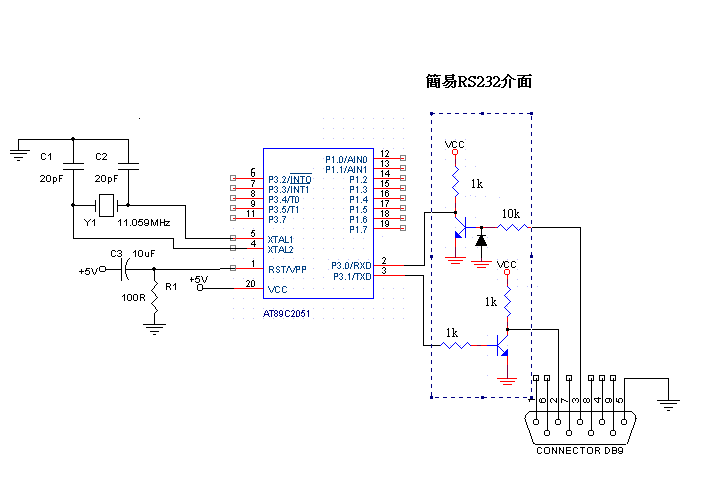

如下圖所示.使用兩顆 NPN 電晶體,做一個反向放大器.雖然沒有符合 RS232
標準電位,但可以工作.可以做短距離的傳送.我試過BaudRate 115200還能正
常動作.電路就是這麼簡單,想不到吧.



電路圖
